Кладочная сетка
Оцинкованная кладочная сетка Штрек 15-ZN(W) в рулоне
Для армирования кладки из кирпича и блоков, в том числе клеевой. Рулон нужной ширины — резать и штробить не нужно.Сетка для армирования кладки из кирпича, газо- и пеноблоков, керамических и силикатных блоков, в том числе тонкошовной клеевой. Рулон нужной ширины: резать на площадке и штробить не нужно.
Марки

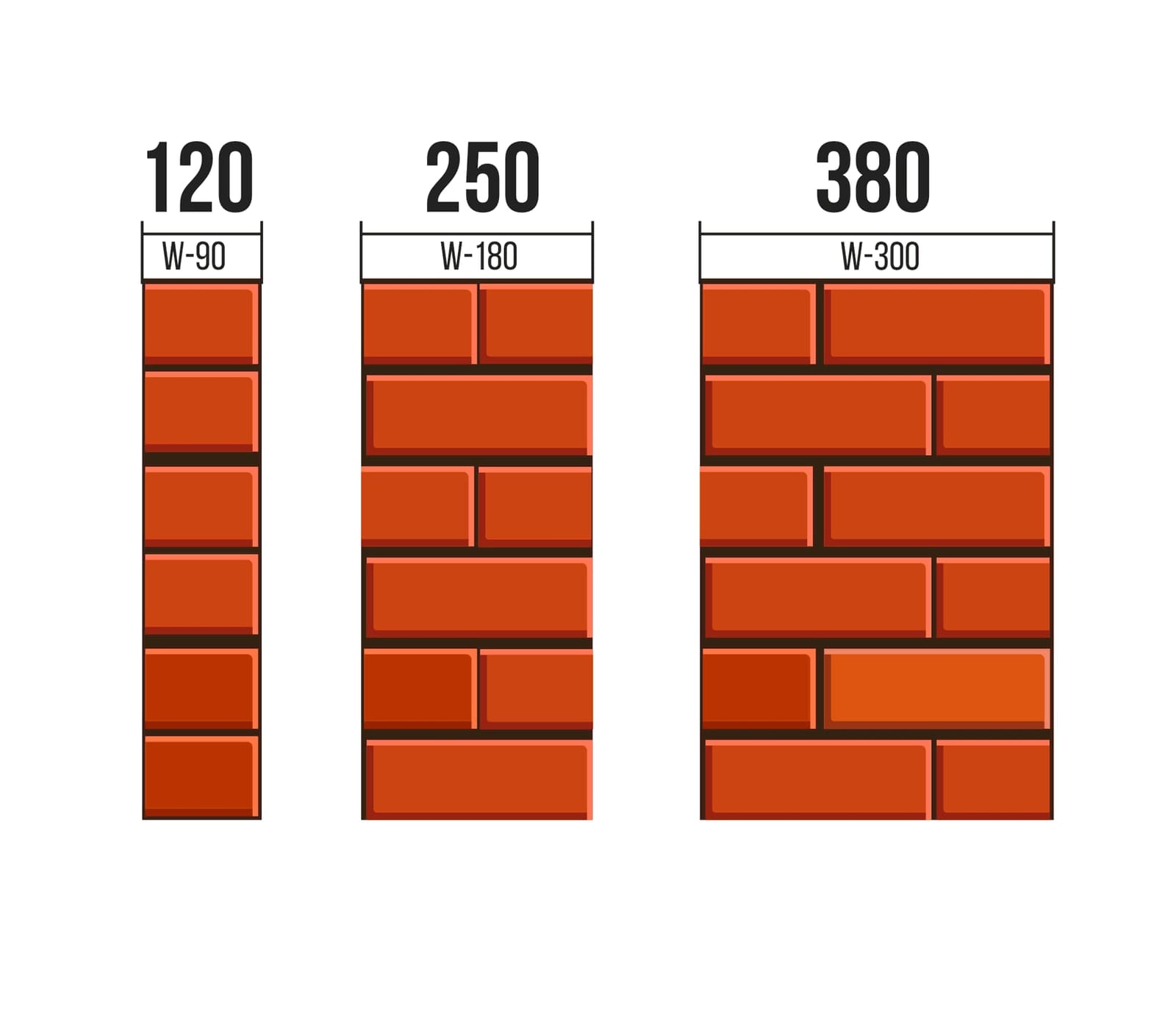

Кладочная сетка для кирпича: три ширины под толщину стены
Металл — сталь 08ПС холоднокатаная оцинкованная толщиной 0,45 мм, ГОСТ 16523-97. Толщина сетки — до 2,5 мм: она подходит и для тонкого шва.
Под заказ — длина рулона 20, 50 или 100 м и ширина от 60 до 300 мм с шагом 15 мм. Цена — по запросу.
| Марка | Ширина | Стена | Ячейка | Рулон |
|---|---|---|---|---|
| 15-ZN(W)-90 | 90 мм | в полкирпича — 120 мм | 15 × 15 мм | 20 м |
| 15-ZN(W)-180 | 180 мм | в кирпич — 250 мм | 15 × 15 мм | 20 м |
| 15-ZN(W)-300 | 300 мм | в полтора кирпича — 380 мм | 15 × 15 мм | 20 м |
Блоки
Сетка для газобетона и других блоков: основная и доборная
Однослойная стена из газобетона, пеноблоков и других блоков: в ряд кладут основную полосу, а при блоке шире 300 мм — и доборную. Марки — по ширине блока.
| Ширина блока | Основная | Доборная |
|---|---|---|
| 510 мм | 15-ZN(W)-300 | 15-ZN(W)-180 |
| 440 мм | 15-ZN(W)-300 | 15-ZN(W)-90 |
| 400 мм | 15-ZN(W)-180 | 15-ZN(W)-180 |
| 380 мм | 15-ZN(W)-180 | 15-ZN(W)-180 |
| 300 мм | 15-ZN(W)-300 | — |
| 200 мм | 15-ZN(W)-180 | — |
| 120 мм | 15-ZN(W)-90 | — |
| 100 мм | 15-ZN(W)-90 | — |
Другую ширину сетки делают под заказ: от 60 до 300 мм с шагом 15 мм.
Перегородки
Кладочная сетка для перегородок: связь со стеной
Сетка связывает наружную стену с примыкающей перегородкой. Ширина сетки — по толщине перегородки.
| Перегородка | Сетка |
|---|---|
| 200 мм | 15-ZN(W)-180 |
| 120 и 100 мм | 15-ZN(W)-90 |
| Другая ширина | от 60 до 300 мм с шагом 15 мм, под заказ |
Раскладка

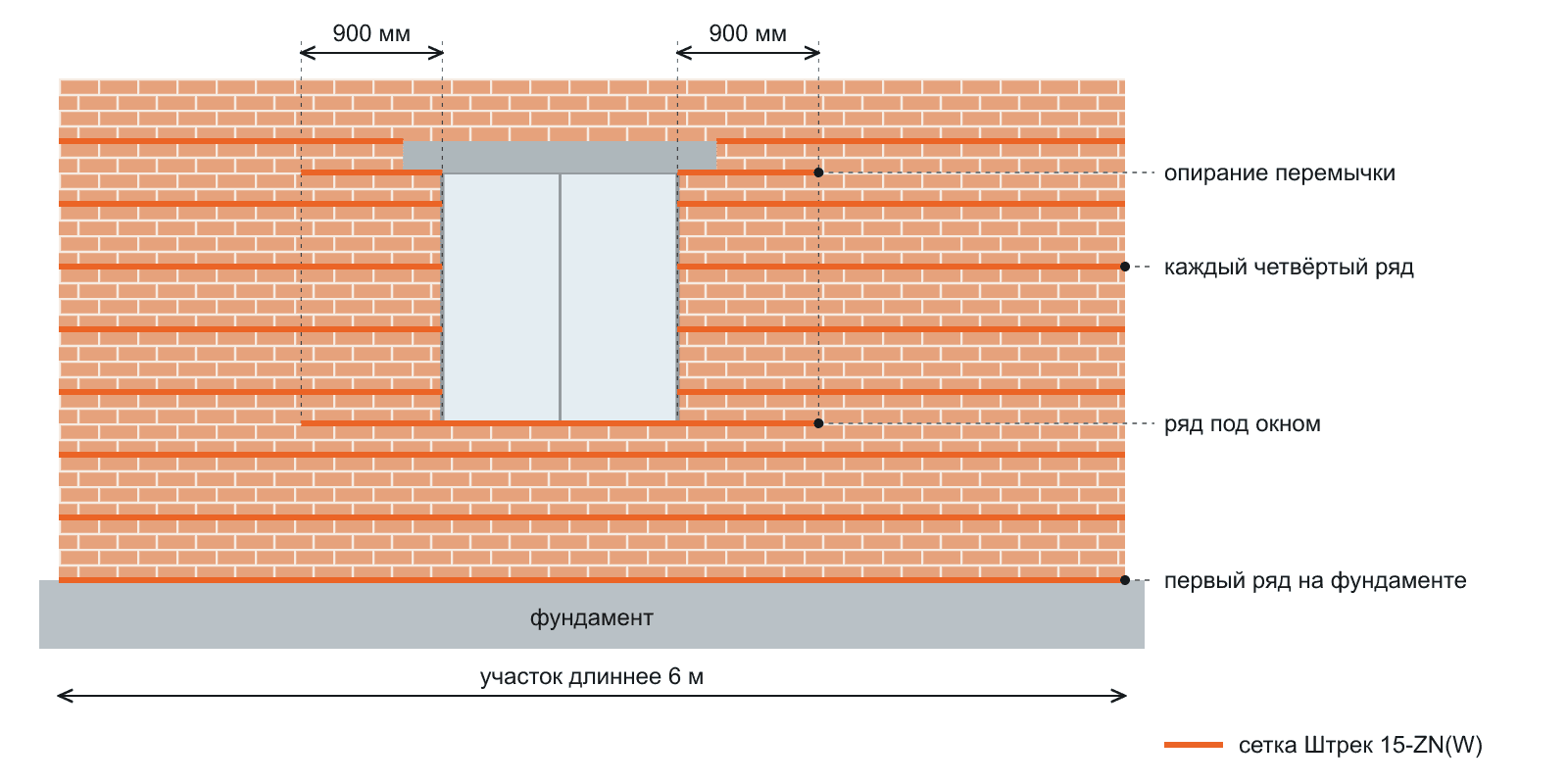

Армирование кладки: где класть сетку
Сетка снижает риск трещин в кладке от температурных и усадочных деформаций и повышает несущую способность стен.
Боковая нагрузка — например, от ветра или давления грунта на заглублённые стены. Точные места армирования указывают в проекте здания.
Ещё сеткой связывают слои многослойных стен и усиливают углы, оконные и дверные проёмы.
- первый ряд на фундаменте
- каждый четвёртый ряд на участках длиннее 6 м
- зоны опирания перемычек — по 900 мм от края проёма
- ряд под окнами — ширина проёма плюс по 900 мм с каждой стороны
- длинные стены с боковой нагрузкой
Укладка

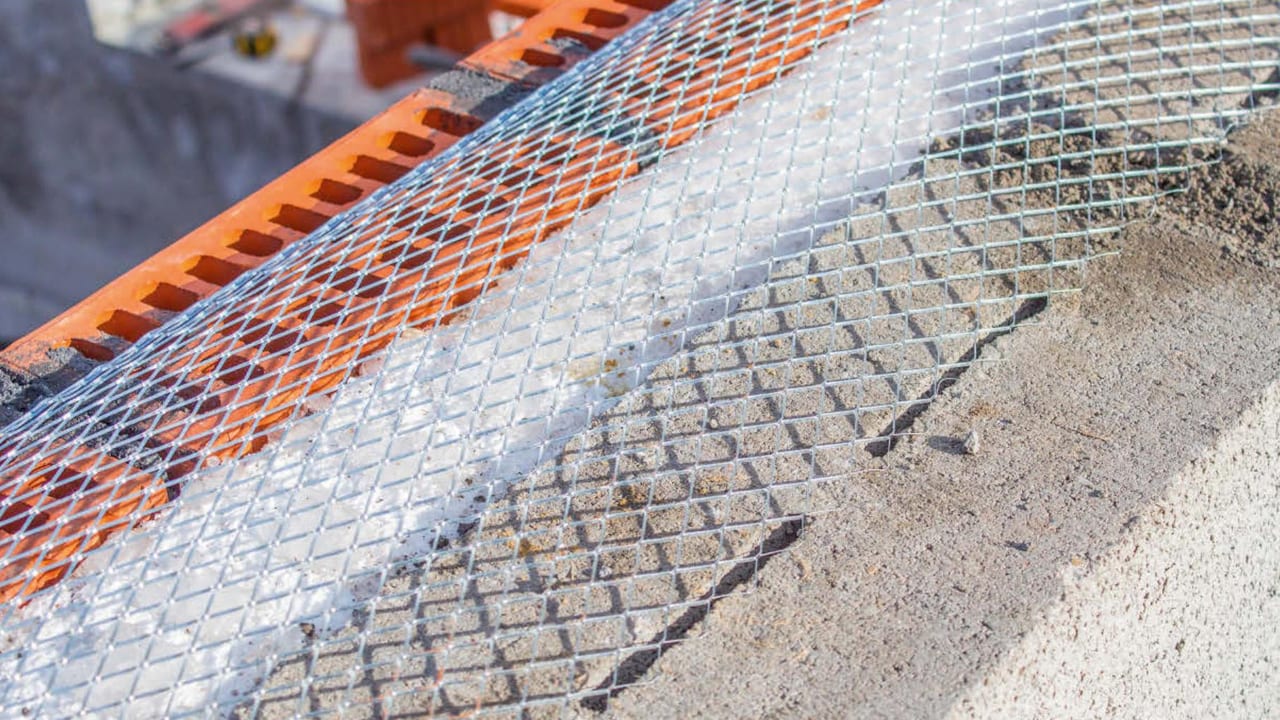

Как укладывать
-
Вдоль кладки
Полотно кладут вдоль кладки, длинная сторона ячейки — вдоль полотна.
-
Стык внахлёст
В стыке по длине рулоны укладывают внахлёст на 75 мм.
-
Без резки и штробы
Рулон нужной ширины: резать на площадке и штробить не нужно.
-
Тонкий шов
Толщина сетки — до 2,5 мм: шов остаётся тонким и при кладке клинкера и газоблока. Объёмная ячейка сцепляется с раствором.
Проектирование
Нормы, испытания, BIM-модель
-
Соответствие ГОСТ
ГОСТ Р 57346-2016 и Eurocode 6 (EN 845-3:2009).
-
Испытания стен
В ЦНИИСК им. Кучеренко стены, армированные сеткой Штрек, испытывали в сравнении со стенами со сварной сеткой из проволоки Вр-1 3–4 мм и с базальтовой сеткой. Испытание на стойкость к агрессивным средам провёл АО «ГРЦ Макеева».
-
BIM-модель
Модель кладочной сетки Штрек есть в библиотеке BIMLIB.
Расчёт
Сколько кладочной сетки нужно
Длина стен × число армируемых рядов, рулон 20 м, стыки внахлёст на 75 мм. Расчёт можно сразу отправить в заявку ниже.
Калькулятор работает при включённом JavaScript. Размеры рулонов и карт — в таблицах на страницах серий.
Результат
Введите размеры — результат появится здесь.
Расчёт добавлен в поле «Что нужно» формы заявки ниже.
Вопросы
Вопросы и ответы
01Какая сетка нужна для армирования кирпичной кладки?
Под стену в полкирпича (120 мм) — 15-ZN(W)-90, в кирпич (250 мм) — 15-ZN(W)-180, в полтора кирпича (380 мм) — 15-ZN(W)-300.
02Через сколько рядов армировать кладку?
Первый ряд на фундаменте, затем каждый четвёртый ряд на участках длиннее 6 м. Отдельно армируют зоны опирания перемычек (по 900 мм от края проёма), ряд под окнами (ширина проёма плюс по 900 мм) и длинные стены с боковой нагрузкой.
03Как армировать газобетон сеткой?
Сетку кладут в горизонтальные швы, марку — по ширине блока: таблица в разделе «Блоки». Сетка толщиной до 2,5 мм подходит и для тонкошовной клеевой кладки.
04Чем кладочная сетка Штрек отличается от сварной?
Сетка Штрек не сварная и не плетёная: лист режут со смещением и одновременно вытягивают, металл не теряется. Если повредить одну перемычку, полотно не расползается.
05Как соединять рулоны?
Внахлёст на 75 мм.
06Какой длины рулон?
20 м. Под заказ — 50 или 100 м и ширина от 60 до 300 мм с шагом 15 мм.
07Сколько стоит и где купить?
Цена — по запросу: оставьте заявку ниже. Магазины — на странице «Где купить».
08Какая сетка для стены из блоков 300–510 мм?
По ширине блока: 300 мм — 15-ZN(W)-300; 380 и 400 мм — две полосы 15-ZN(W)-180; 440 мм — 15-ZN(W)-300 и доборная 15-ZN(W)-90; 510 мм — 15-ZN(W)-300 и доборная 15-ZN(W)-180. Вся таблица — в разделе «Блоки».
09Вдоль или поперёк класть сетку?
Вдоль кладки: длинная сторона ячейки идёт вдоль полотна.
10Как упакован рулон?
Рулон 20 м шириной 0,09, 0,18 или 0,30 м — в термоусадочной плёнке, доборные — ещё и в гофрокоробе. Рулоны везут в легковой машине.
